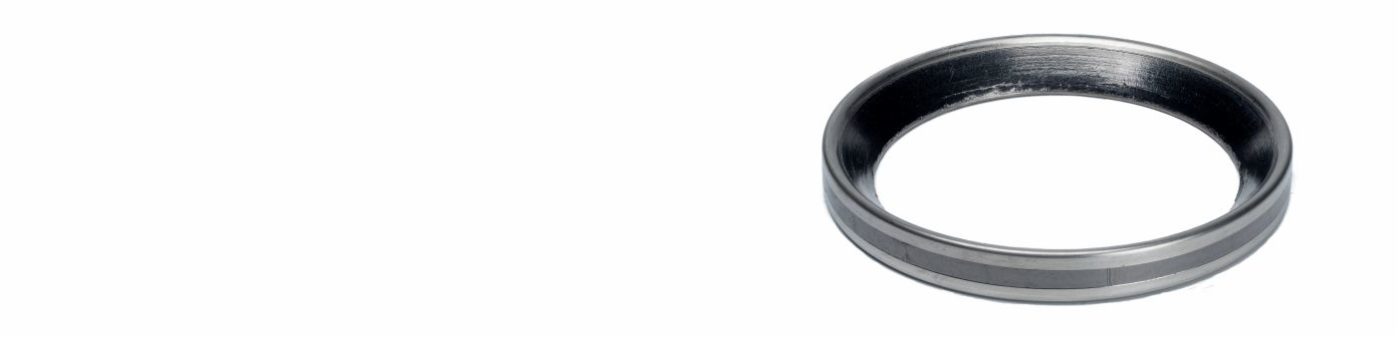

VERSCHLUSSDECKEL-DICHTUNGEN

Ausreichend Innendruck?

Verschlussdeckel-Dichtungen kommen als selbstdichtende Dichtung zum Einsatz. Die erforderliche Dichtkraft wird nicht durch die Schrauben, sondern durch den Innen­druck aufgebracht. Dadurch können Schrauben mit kleinerem Querschnitt gewählt werden. Die ganze Verbindung wird kom­pakter.

Die nebenstehende Abbildung verdeutlicht das Konstruktionsprinzip.

Bei hohen Drücken oder nachgearbeiteten Verschlüssen sind Kappen vorzusehen, damit der Graphit nicht in den Spalt zwi­schen Gehäuse und Verschlussdeckel extrudiert wird. Gedrück­te Kappen bestehen aus 0,4 mm dickem Edelstahlblech 1.4541. Bei sehr hohen Drücken sind massive, gedrehte Kap­pen üblich.

Im Neuzustand sollte der Spalt so eng wie möglich sein. Als Anhalt kann das angegebene Toleranzfeld dienen.

  • d2 < 500 mm / Toleranzfeld dG /dV = D9/h8
  • d2 > 500 mm / Toleranzfeld dG /dV = E8/h8

Die Wahl und Ausführung bleibt dem Apparatehersteller überlassen.

Verschlussdeckel-Dichtungen haben einen rechteckigen oder einen innen – seltener außen – abgeschrägten Querschnitt. Es steht eine bewährte Profilreihe in sieben Bauformen zur Verfügung, mit denen alle Dichtprobleme gelöst werden können. Die erforderliche Vorverformung zur Anpassung der Dichtflächen
wird durch die Deckelspannschrauben aufgebracht.

Einsatztemperatur

Einsatztemperaturen bis 650 °C (Medientemperatur) sind bei
Verwendung von Kappen möglich. In diesen Fällen ist sicherzustellen,
dass die Kappen ohne Beschädigungen durch die Montage
bleiben. Nur komplett gekapselte Verschlussdeckel-
Dichtungen sind weitgehend vor Oxidation geschützt.

Vorteilhaft ist, dass alle konstruktiv bedingten Dichtspalte in die der Graphit extrudiert werden könnte, durch die Kappen abgeschlossen werden.

Fertigung

Alle Ringe werden in Formen gepresst. Unser reichhaltiger For-menpark umfasst Werkzeuge von wenigen Millimetern bis über 1000 mm Durchmesser. Da die Formen und Werkzeuge lau-fend ergänzt werden, kann eine aktuelle Liste hier nicht ab-gedruckt werden. Wir geben gerne Auskunft, ob ein Werkzeug für die benötigte Abmessung vorhanden ist oder ob anteilige Werkzeugkosten zu tragen sind.

verschlussdeckel-Dichtung im eingebauten Zustand mit Deckel.
Verschlussdeckel-Dichtungen mit Kappen im Querschnitt

Der Verschlussdeckel kann gemäß Abbildung, zur Erleichterung der Montage, um 1° bis 2° abgeschrägt sein.
