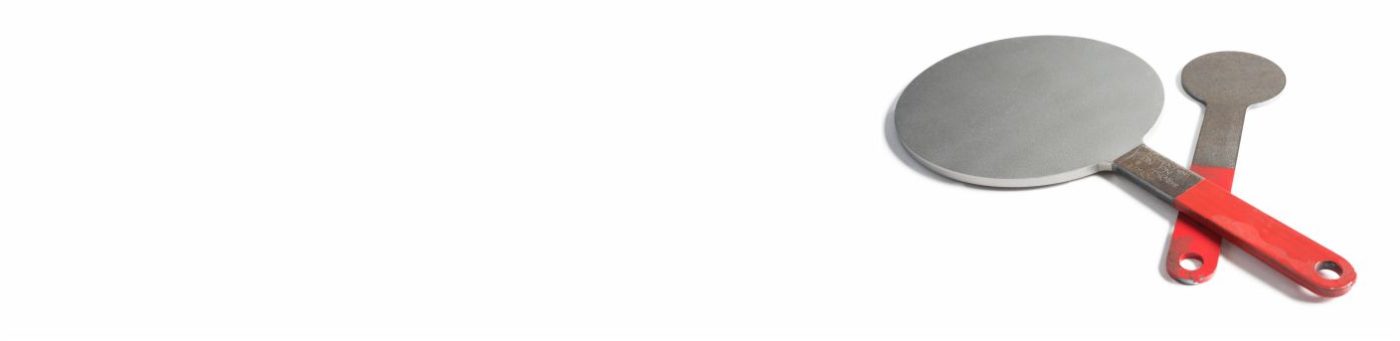

STECKSCHEIBEN / BRILLENSTECKSCHEIBEN

Neben den marktüblichen Steckscheiben fertigen wir auch Sonderformen, die dichtungstechnisch Vorteile gegenüber marktüblichen Steckscheiben bieten.

Wenn keine Dicke vorgegeben wird, legen wir die Dicke der Steckscheiben nach AD Merkblatt B5 – 2000 aus. Durch hoch­feste Werkstoffe, können dünne und damit leichte Steck­scheiben hergestellt werden. Steckscheiben müssen möglichst dünn sein, da sie häufig zwischen aufgespreizten Flanschen montiert werden.

Alle Steckscheiben werden mit einer stabilen Markierungs­lasche versehen. Die Markierungslasche enthält Angaben über den Hersteller, die Nennweite und die Nenndruckstufe, sowie ein Loch für eine hängende Lagerung. Sie kann mit einem farbigen Sicherheitslack versehen werden, um Unfälle und versehentliches „Einisolieren“ zu vermeiden.

Bei unserem Vor-Ort oder Containerservice kann ein Steck­scheibenservice mit angeboten werden. Wir stellen nach Ab­sprache Steckscheiben zur Verfügung und liefern die dazu gehörigen Flachdichtungen (bei A1S) oder belegen die Dicht­flächen (bei B7S / B9S). Auch eine Ausgabe mit einer Leih­gebühr kann vereinbart werden. Sprechen Sie uns an.

Profilbeschreibungen

Profil A1S
Diese Sscheiben werden beidseitig mit Weichstoffdichtungen versehen. Auf Kundenwunsch kann ein Ausgleich eingedreht werden um die Gesamtdicke zu reduzieren. Im Klemmbereich darf die Scheibe nach AD2000-Regelwerk 70% der Dicke der Scheibenmitte betragen. Bei diesem Profil kann die Steckscheibe und die Markierungslasche aus einem Stück gefertigt werden, was ein Verlust durch abbrechen verhindert.

Profil B7S, Profil B9S
Wie normale Kammprofildichtungen werden die Scheiben beidseitig mit Graphit- oder PTFE-Auflagen versehen. Sie können auch bei sehr hohen Drücken und bei passender Dimensionierung auch in RTJ-Flanschen eingesetzt werden.

Profil A5S, Profil A11S und Profil A13S
Die Linsensteckscheibe A5S weist die Form der Linsendichtungen und die Ring-Joint-Steckscheibe weist die Form der Ring-Joint-Dichtung auf. Zur einfachen Handhabung sind die Scheiben mit einer Lasche versehen, die gleichzeitig zur Kennzeichnung dient.

Profil A5BS
Linsen-Brillensteckscheiben bestehen aus einer Dichtlinse und einer Linsensteckscheibe, die durch einen Steg verbunden sind.

Steckscheiben im Querschnitt

Downloads

Anbei finden Sie Downloads, wie Produktdokumentation, Produkt-Datenblatt, Sicherheitsinformationen und die Dichtungskennwerte.

Produktdokumentation Steckscheiben (pdf)
